見やすさを追求した蛍光灯型LED照明

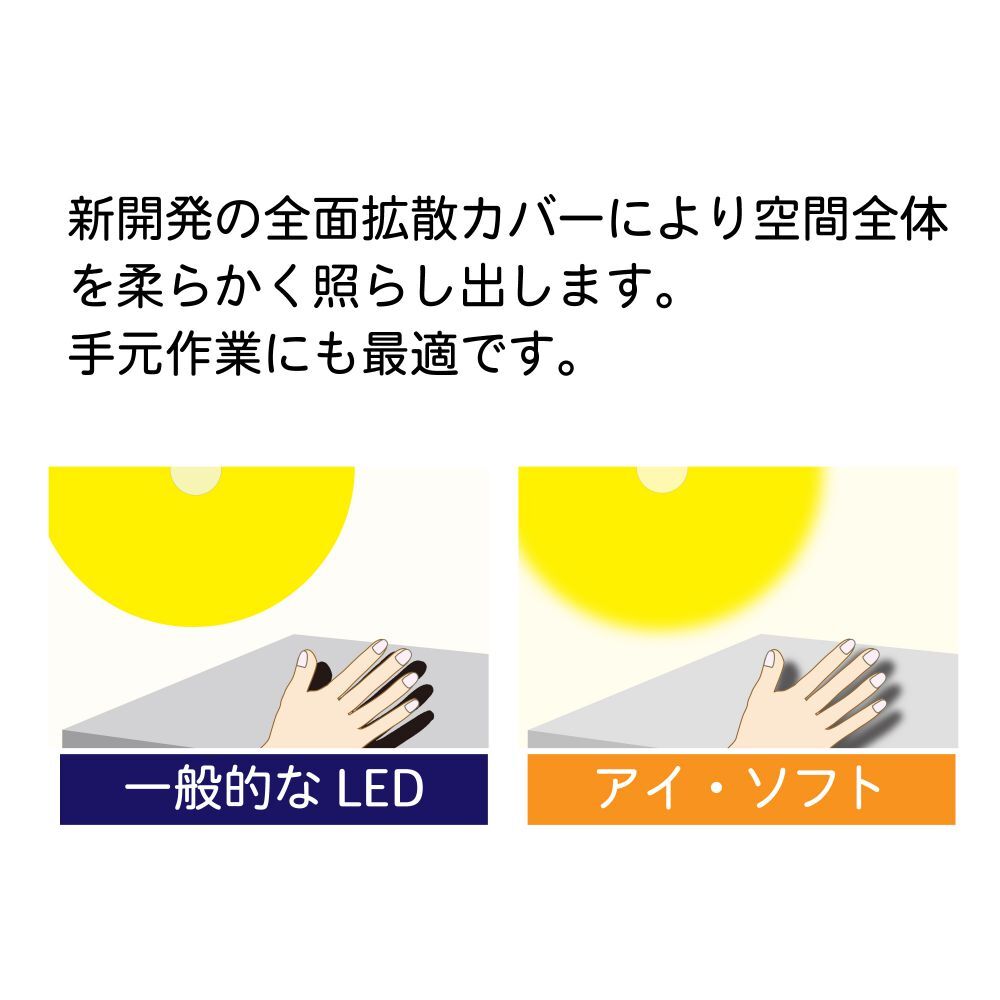

高反射率反射材を使用しLEDの光を反射・拡散させ、より自然な光で照らします。
・Ra98モデルは高演色性のため、色味を重視される現場に最適です。
・110形モデルは二分割モデルでコンパクト輸送が可能です。
※現場温度が45℃以上に上がる高温環境では使用できません
※従来の蛍光灯式からお取替えの場合はバイパス工事が必要となります
※灯具を15年以上お使いの場合は灯具一式での交換をお勧めします
特徴
蛍光灯入替え
設置環境
オフィス
検査工程
仕様
| 型式 | TMY-165-20-85W | TMY-166-40-180W | TMY-120-40-180W | TMY-T824M |
| 管長 | 20形相当 | 40形相当 | 40形相当 | 110形相当 |
| 消費電力 | 8.5W | 18W | 18W | 35W |
| 全光束 | 1400lm | 3000lm | 2160lm | 5600lm |
| 発光効率 | 165lm/W | 166lm/W | 120lm/W | 166lm/W |
| 色温度 | 6000K | 6000K | 6000K | 6000K |
| 演色性 | Ra80 | Ra80 | Ra98 | Ra80 |
| 配光角 | 210° | 210° | 210° | 180° |
| 防塵防滴 | IP20 | IP20 | IP20 | IP20 |
| 対応温度環境 | -10~45℃ | -10～45℃ | -10~45℃ | -10～45℃ |
| 入力電圧 | 100~240V | 100～240V | 100~240V | 100～240V |
| 周波数 | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| 定格寿命 | 40000時間 | 40000時間 | 40000時間 | 40000時間 |
| 外形寸法 | 約26x594mm | 約26x1212mm | 約26x1212mm | 約26x2382mm |
| 質量 | 120g | 260g | 300g | 610g |
保証期間：1年
PDF製品仕様書： TMY-165-20-85W / TMY-166-40-180W(23.3.16) / TMY-120-40-180W(23.3.16) / TMY-T824M(23.3.16)
注意事項
・設置の際には運搬中のネジのゆるみや配線などの接続、またガラス等にキズがないことをご確認下さい。
・屋外で使用される場合は、強風など落下の要因となる事象が発生しないことをご確認下さい。
・傾斜のある天井や壁面に近い場所など、設置する状況によっては明るさが多少変化する場合があります。
・取付や取外しの際は､必ずブレーカーを切り十分冷やしてから行ってください｡感電や火傷をする原因となります｡
・配線工事は必ず電気工事資格者のもと行ってください｡
・取付けの際は、所定のボルトで確実に固定してください。
・以下の様な場所での使用をご検討の場合は必ずご相談下さい。設置場所によってはご使用いただけない場合があります。(海岸など塩害が予想される場所/腐食性ガスの発生が予想される場所/高温、高湿度になる場所/強風や振動が発生する場所)
・製品を布や紙などの可燃物で覆ったり､燃えやすいものを近づけたりしないでください｡火災の原因になります｡
・製品の下には温度の高くなるもの(ストーブ､ガスレンジ等)を置かないでください｡火災の原因となります｡
・製品を落としたり､叩いたり､乱暴に扱わないでください｡故障や破損､けがの原因になります｡
・製品の改造は絶対にしないでください｡感電､火災の危険があります｡また製品保証の対象外になります｡
・万一､製品から異臭や煙が出た場合は､照明器具の電源スイッチを切って､ただちに使用を中止してください｡火災や感電の原因となります｡
・規定の動作環境許容温度内でのご使用でも､熱のこもりやすい場所や異常高温となるような箇所では短寿命の原因となります｡
・ランプを長時間直視するのはおやめください｡目に悪影響を及ぼすおそれがあります｡
・製品は改良等により予告なく仕様を変更することがあります｡
