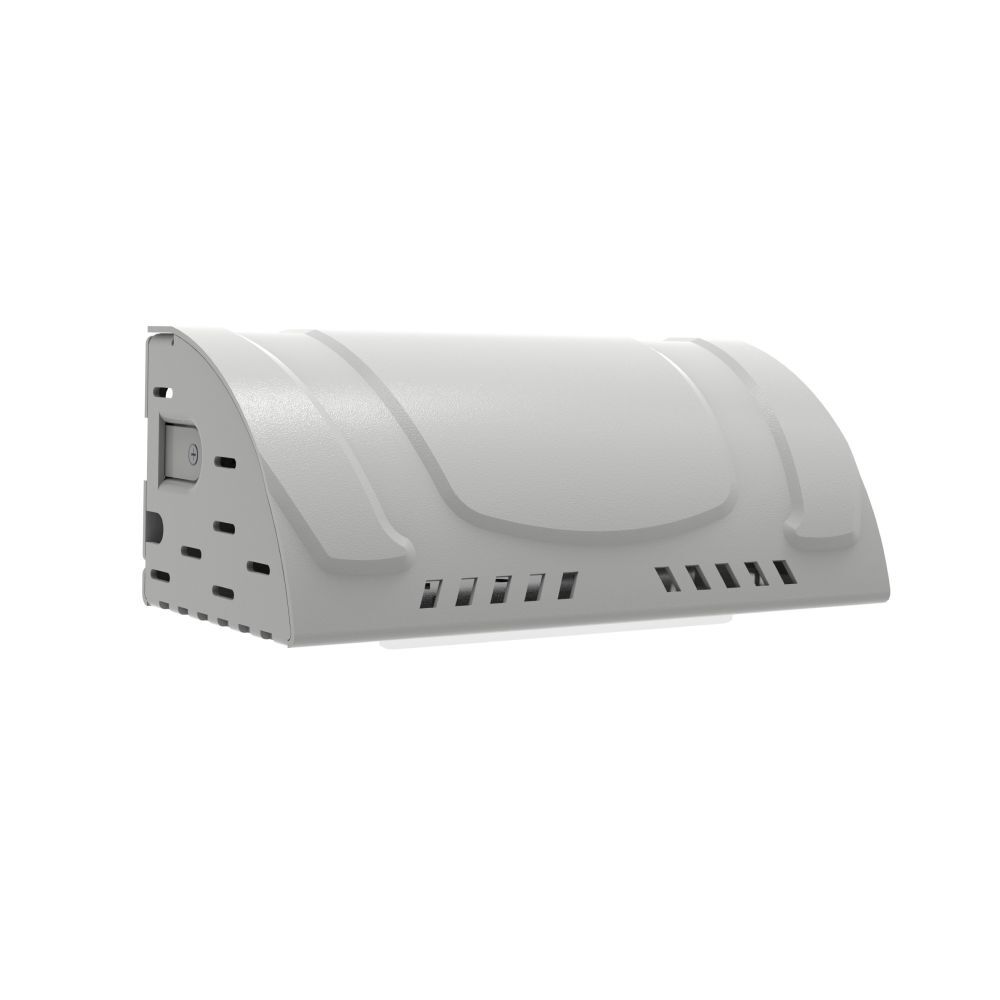

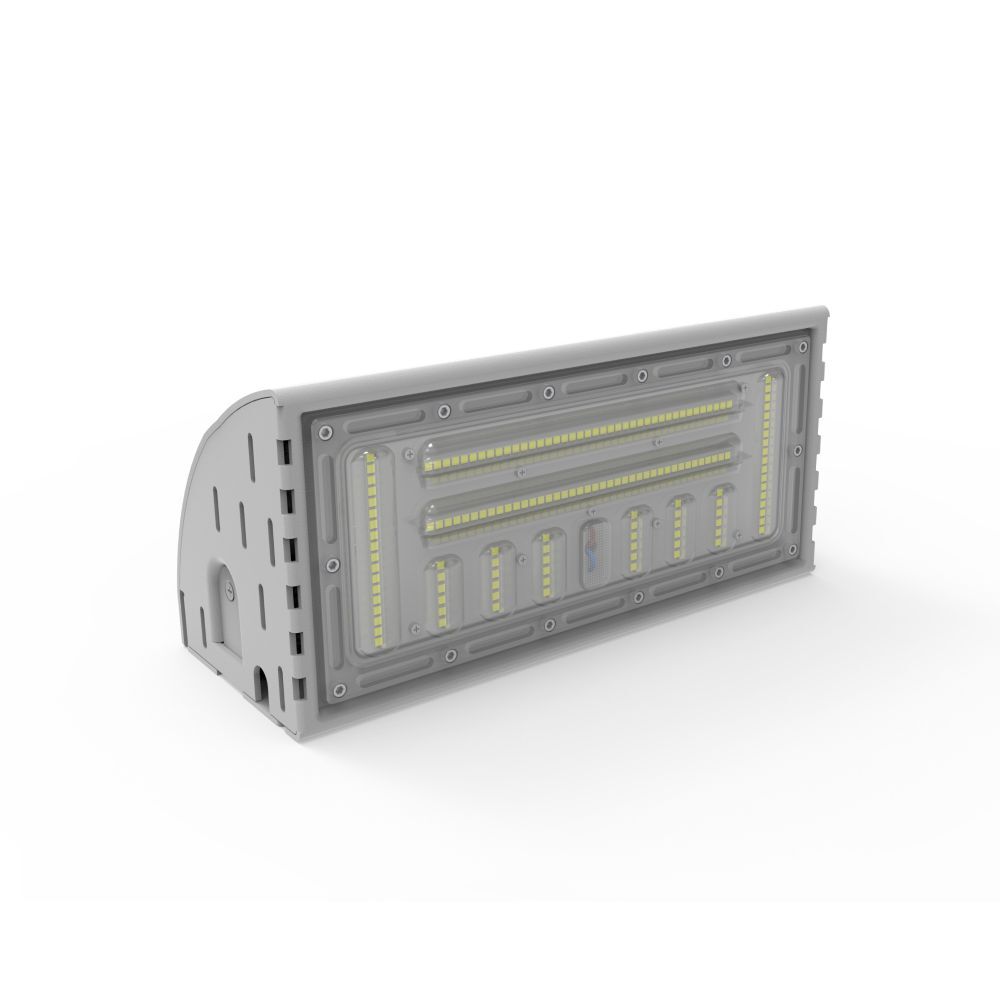

特殊パネルにより壁沿いの地面を広く照射

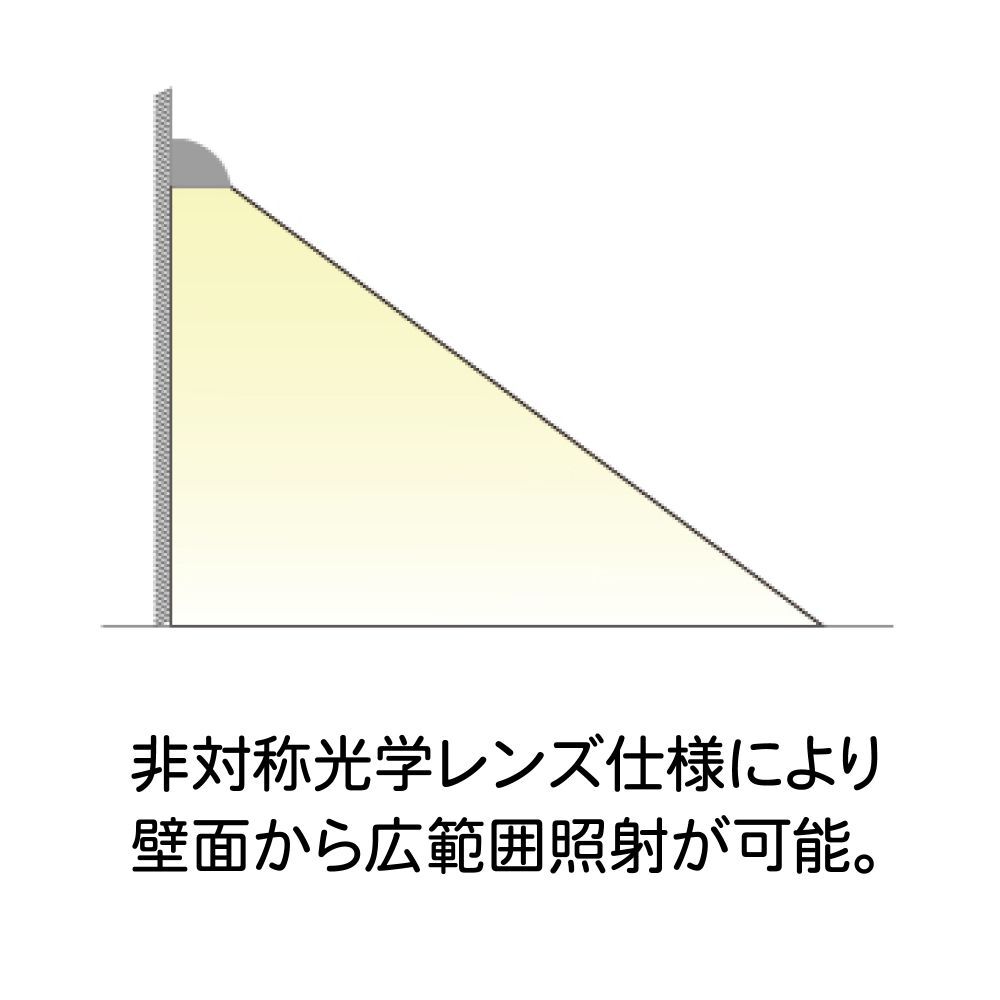

壁面への設置に最適化した配光レンズとなっており、壁沿いの足元を広い範囲で照らします。

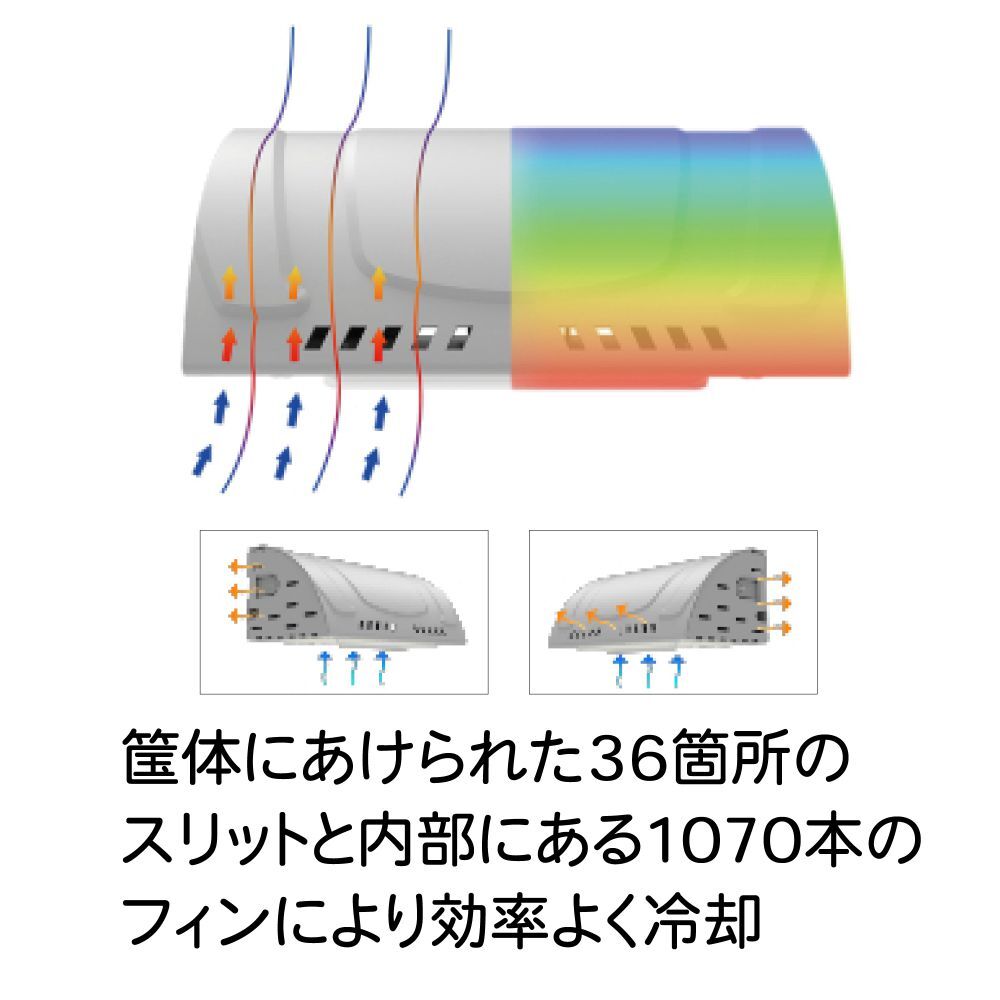

筐体は熱篭もりに配慮したスリット構造を採用しつつ防塵防滴性能もIP66を担保しています。
耐衝撃保護等級はIK10ととても堅牢で、防犯目的や動物の衝突といったリスクを想定した屋外壁面に最適な照明です。
特徴
壁面灯
防犯灯
設置環境
屋外壁面
仕様
型式 | TCO-W300 |
消費電力 | 80W|100W|150W|200W |
全光束(lm) | 12800lm|16000lm|24000lm|32000lm |
発光効率 | 160lm/W |
色温度 | 5000k |
演色性 | Ra75 |
配光角 | G6(非対称型) |
防塵防滴 | IP66 |
対応環境温度 | -40~60℃ |
入力電圧 | 100V~240V |
周波数 | 50/60hz |
定格寿命 | 50000時間 |
外形寸法 | 約478x238x250mm ※全モデル共通 |
質量 | 80W/100W:1700g|150W:2800g|200W:2850g |
PDF製品仕様書: TCO-W300
注意事項
● 設置の際には運搬中のネジのゆるみや配線などの接続をご確認ください。
● 風速60m/s以上の風の吹く場所では使用しないでください。落下の原因となります。
●腐食性ガス雰囲気場所には使用しないでください。変質、変色、絶縁不良、落下の原因となります。
● 傾斜のある天井や壁面に近い場所など、設置する状況によっては明るさが多少変化する場合があります。
● 規定の動作環境許容温度内でのご使用でも、熱のこもりやすい場所や異常高温となるような箇所では短寿命や光束低下の原因となります。
● 取付や取外しの際は、必ずブレーカーを切り十分冷やしてから行ってください。感電や火傷をする原因となります。
● 配線工事は必ず電気工事資格者のもと行ってください。
● 取付けの際は、所定のボルトで確実に固定してください。
● 電気設備技術基準に従ってD種接地工事を確実に行ってください。接地工事が不完全の場合、感電のおそれがあります。
● 漏電遮断機がEMC非対応の場合は誤作動を起こす場合があります。必ずEMC対応品に交換してください。
● 以下の様な場所での使用をご検討の場合は必ずご相談ください。設置場所によってはご使用いただけない場合があります。
(海岸など塩害が予想される場所 / 腐食性ガスの発生が予想される場所 / 高温、高湿度になる場所 )
● 掘り込まれた狭い場所、筒などで覆われた場所には取り付けしないでください。高温による火災・感電の原因となります。
● 製品を布や紙などの可燃物で覆ったり、燃えやすいものを近づけたりしないでください。火災の原因になります。
● 製品の下には温度の高くなるもの(ストーブ、ガスレンジ等)を置かないでください。火災の原因となります。
● 製品を落としたり、叩いたり、乱暴に扱わないでください。故障や破損、けがの原因になります。
● 製品の改造は絶対にしないでください。感電、火災の危険があります。また製品保証の対象外になります。
● 万一、製品から異臭や煙が出た場合は、照明器具の電源スイッチを切って、ただちに使用を中止してください。火災や感電の原因となります。
● ランプを長時間直視するのはおやめください。目に悪影響を及ぼすおそれがあります。
● LED素子には特性上バラツキがあるため、LEDユニット内のLEDの個々及び同一品番・シリーズ品番で発光色、明るさが異なる場合があります。
● 製品は改良等により予告なく仕様を変更することがあります。
